埋込みチャンネル（アンカーチャンネル）とは、背面にアンカーを溶接または鍛造接合したC形鋼プロファイルを指し、コンクリートに打ち込むことで、連続したスリットに沿ってT頭ボルトをスライドさせられる構造です。後施工アンカーと異なり、硬化コンクリートへの穿孔も鉄筋の切断も伴わずに、調整可能で高耐力の接合点が得られます。プロファイルは炭素鋼 Q235B / Q355B またはステンレス SS304 / SS316 を冷間成形あるいは熱間圧延して製造し、屋外・トンネル・地下用途には溶融亜鉛めっきを施します。サプライヤー選定にあたっては、ISO 9001:2015 認証取得の製造体制、引抜きおよび長手方向せん断を網羅する TÜV 試験報告書、ロットごとの EN 10204 ミルシートを必ず求めてください。
現代のファサード施工、トンネル工事、プレキャスト建設において、埋込みチャンネル（アンカーチャンネル）は重量物をコンクリートに固定する方法を一変させました。鉄筋を傷つけ微細ひび割れを生じさせかねない後施工の穿孔アンカーとは異なり、埋込みチャンネルは打設前に設置され、調整可能で高耐力の接合点をもたらします。本ガイドでは、そのメカニズム、標準製品マトリクス、そして信頼できるサプライヤーが担保すべき ISO 9001 + TÜV の枠組みを解説します。
1. 埋込みチャンネルの技術とメカニズム
工業的なアンカーチャンネル生産ラインが製造するのは 冷間成形または熱間圧延 の埋込みチャンネルで、最大限の荷重伝達と柔軟な位置決めを実現するよう設計されています。上質なチャンネルを特徴づけるのは次の3点です。

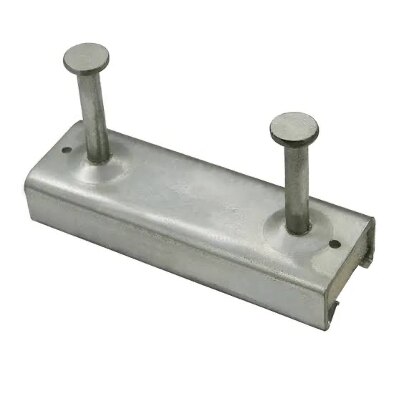

- 一体型アンカー設計。 C形鋼チャンネルプロファイルの背面に、工場で溶接または鍛造接合したアンカー（Iアンカーまたは丸頭スタッド）を備えます。このアセンブリが引張力とせん断力をコンクリート躯体の深部へ伝達します。
- 動的な調整性。 打込み後も連続スリットにより、専用のT頭ボルト（チャンネルボルト）と対応ナットがチャンネルに沿って自由にスライドします。現場の芯ずれを吸収する、シームレスな多方向調整が可能です。
- 優れた耐食性。 過酷な屋外・インフラ・地下環境向けには、溶融亜鉛めっき（HDG）または高級ステンレス鋼製とし、数十年にわたる耐酸化性を確保します。
2. 付加価値の高い適用シーン
埋込みチャンネルは、高応力下の多様な構造・インフラ環境において、信頼性の高い機械的な噛み合いを提供します。
- カーテンウォール・ファサードシステム。 ガラス、アルミ、天然石のユニット式ファサードをコンクリート床スラブ端部に固定し、動的風荷重を受け止めつつ迅速な建て入れ調整を可能にします。
- トンネル・鉄道インフラ。 コンクリートトンネル覆工内（地下鉄・高速鉄道）で架線設備（OCS）、排水管、ケーブル、換気機器を、構造ひび割れのリスクなく固定します。
- 共同溝・設備配管工事。 地下通路で重量配管ラックや空調・設備フレームを支持し、インフラ需要の変化に応じて長期にわたり調整できます。
- プレキャストコンクリート部材。 工場打設時に梁・柱・壁のプレキャスト部材へ直接組み込み、現場での鉄骨組立を効率化し、現場溶接を最小化します。
3. 埋込みチャンネルと後施工穿孔アンカーの比較
新築工事で設計者が埋込みチャンネルを指定する最大の理由は、硬化コンクリートに一切手を加えない点にあります。穿孔なし、鉄筋切断なし、微細ひび割れなし。その代わり、打設前に位置を決めておく必要があります。
| 評価項目 | 埋込みチャンネル | 後施工穿孔アンカー |
|---|---|---|
| 鉄筋の損傷 | ✓ なし — 打設前に設置 | ✕ ドリルが鉄筋を切断するおそれ |
| コンクリートの微細ひび割れ | ✓ なし | ✕ 拡張・穿孔がひび割れを誘発 |
| 現場での調整性 | ✓ スリットに沿って無段階 | ✕ 穿孔位置に固定 |
| 疲労・動的荷重 | ✓ 高い（トンネル、ファサード） | 中程度 |
| 既存コンクリートへの後付け | ✕ 事前計画が必要 | ✓ 柔軟 |
| 最適な用途 | 新築のファサード、トンネル、プレキャスト | 改修・補修用固定 |
4. 標準製品マトリクスと技術仕様
設計承認図の作成と案件横断の照合を迅速化するため、標準生産ラインナップでは以下の技術基準を維持しています。
| 特性 / パラメータ | 仕様と特性 | 技術上の利点 |
|---|---|---|
| プロファイル形状 | 標準C形チャンネル（冷間成形 / 熱間圧延） | 高い曲げ・ねじり抵抗 |
| 適合ファスナー | 高強度T頭ボルト（強度区分 4.8 / 8.8 / ステンレス） | 確実な噛み合いとすべり抵抗性 |
| 材質グレード | 炭素鋼 Q235B / Q355B またはステンレス（SS304 / SS316） | 耐荷重と重量の比を最適化 |
| 表面処理 | 溶融亜鉛めっき（HDG）または電気亜鉛めっき | 高湿度地域での卓越した耐久性 |
| アンカー接合 | 自動精密溶接 / 機械鍛造 | 高い引抜き耐力と動的せん断耐力 |
| カスタマイズ | 長さ、スリット幅、アンカー間隔をオーダーメイド | 特注プレキャスト型枠にぴったり適合 |
5. 国際適合：ISO 9001 と TÜV 試験報告書
工業用コンクリートアンカーに構造的な妥協の余地はありません。海外パートナーのサプライチェーンリスクを排除するため、信頼できる工場は生産ラインを第三者検証で裏づけます。
- ISO 9001:2015 認証取得の製造。 鋼材調達、コンピュータ制御によるプロファイル成形、アンカーの自動溶接、めっき処理まで全工程が ISO 9001 品質マネジメントシステムの監査・認証を受けており、最初の1メートルと100万メートル目のチャンネルで構造公差が一致します。
- 権威ある TÜV 試験報告書。 チャンネルとボルトのアセンブリは、TÜV（Technischer Überwachungsverein）により、引抜き最大耐力、長手方向せん断耐力、鋼材の金属組成という重要な閾値にわたって検証されます。公式の TÜV 報告書は設計承認図の提出および構造設計承認にご利用いただけます。
6. 当社の多段階クローズドループ品質管理
ISO 9001 に準拠し、埋込みチャンネルの全ロットが輸出通関前に5段階のチェックポイントを通過します。
- 受入検査（IQC）。 鋼板コイルとアンカーバーの全ロットについて、板厚、プロファイル幅、引張強度の基準値の一貫性を確認します。
- 初品検査（FAI）。 生産開始時に、サンプルプロファイルと適合Tボルトを CAD 図面と照合し、スリット寸法と係合部の形状精度を確認します。
- 工程内検査（IPQC）。 継続的な監査により、チャンネル背面のアンカー溶接・鍛造を監視し、微細ひび割れや融合不良を排除します。
- 4時間ごとの定期抜取り監査。 監督者が4時間ごとに実生産サンプルを抜き取り、スリット幅と端部公差を検証して、Tボルトが引っかかりや過大なガタつきなくスライドすることを確認します。
- 出荷前最終検査（OQC）。 積込み前に、膜厚検査（HDGのμm値）と耐荷重試験により、TÜV 認証パラメータとの整合を確認します。
工場の製造工程動画を見る
7. よくあるご質問
埋込みチャンネル（アンカーチャンネル）とは何ですか？
埋込みチャンネル（アンカーチャンネルとも呼ばれます）とは、背面にアンカー（Iアンカーまたは丸頭スタッド）を溶接または鍛造接合したC形鋼プロファイルで、コンクリート部材に直接打ち込まれます。連続したスリットによりT頭ボルトを全長にわたってスライドでき、硬化コンクリートに穿孔することなく、ファサード、トンネル設備、設備配管のための調整可能で高耐力の接合点を提供します。
埋込みチャンネルと後施工穿孔アンカー、どちらが優れていますか？
埋込みチャンネルは打設前に設置されるため、鉄筋を切断せず微細ひび割れも生じさせず、スリットに沿って無段階に調整できます。後施工アンカーは改修では柔軟ですが、鉄筋に当たるリスクがあり、局部的なひび割れを誘発し、疲労性能も劣ります。新築のファサード、トンネル、プレキャストでは、埋込みチャンネルのほうが信頼性が高くリスクの低い選択です。
埋込みチャンネルに適合するTボルトの強度区分は？
標準の適合ファスナーは、強度区分 4.8、8.8 またはステンレス（A2/A4）の高強度T頭ボルトです。ボルト頭部の形状はチャンネルのスリットリップと合致し、確実に噛み合ってすべりに抵抗する必要があります。ボルトの強度区分は必ず設計荷重とチャンネルの表面処理に合わせてください。ステンレス製チャンネルには、異種金属接触腐食を避けるためステンレスボルトを用います。
埋込みチャンネルにはどのような防食処理がありますか？
屋外・インフラ・地下用途では溶融亜鉛めっき（HDG）または電気亜鉛めっきを施し、最も過酷な環境ではステンレス鋼 SS304 または SS316 製とします。溶融亜鉛めっきはファサードやトンネルで数十年の耐酸化性を発揮し、SS316 は沿岸部、化学環境、常時湿潤環境向けに指定されます。
埋込みチャンネルの鋼種は何ですか？
炭素鋼製チャンネルは通常 Q235B または Q355B、ステンレス仕様は SS304 または SS316 を用います。Q355B はファサードやトンネルのより重い荷重に対して高い降伏強度を発揮し、強度ではなく腐食が支配的な場合にはステンレスが選ばれます。鋼種は各ロットに添付されるミルシートに明記されます。
埋込みチャンネルはどこで使われますか？
主な用途は、スラブ端部へのカーテンウォール・ファサードの固定、地下鉄・鉄道トンネル覆工内の架線および各種設備、共同溝内の配管ラックや設備フレーム、そしてプレキャストの梁・柱・壁における埋込み接合部です。いずれの場合も、スリットにより荷重やレイアウトが変わっても長期にわたり調整が可能です。
埋込みチャンネルのサプライヤーはどのような認証を提示すべきですか？
鋼材調達からめっきまで全工程を対象とする ISO 9001:2015 認証取得の製造体制に加え、引抜き耐力、長手方向せん断、鋼材組成を検証した権威ある TÜV 試験報告書を求めてください。公式の TÜV 文書とミルシートは、設計承認図の提出および構造設計承認のために入手できる必要があります。
埋込みチャンネルはカスタマイズできますか？
はい。長さ、スリット幅、アンカー間隔は、特定のプレキャスト型枠やファサードグリッドに合わせて調整できます。冷間成形・熱間圧延いずれのプロファイルもご用意があり、アンカー接合は必要な引抜き耐力と動的せん断耐力に応じて自動精密溶接または機械鍛造で行います。
まとめ
商業ファサードやトンネル工事を最適化するうえで、部材の信頼性はそのまま運用上の安全性に直結します。精密なC形プロファイル形状と、ISO 9001 認証・TÜV 試験に裏づけられた品質体制を組み合わせることで、サプライヤーは構造設計者や国際的な施工会社が確信をもって指定できる埋込みチャンネルシステムを提供できます。
